鹽霧測試的基本知識(shí)

一、為什么要測鹽霧測試
為了驗(yàn)證產(chǎn)品上的金屬部件暴露于大氣或其它環(huán)境中會(huì)否發(fā)生腐蝕.可以將產(chǎn)品在使用環(huán)境下放置足夠長的時(shí)間,例如產(chǎn)品的一個(gè)生命周期. 這樣做既耗時(shí)又費(fèi)力,在實(shí)際中是極少采用的.
這樣就需要一種方便的方法去評估產(chǎn)品的抗腐蝕性.

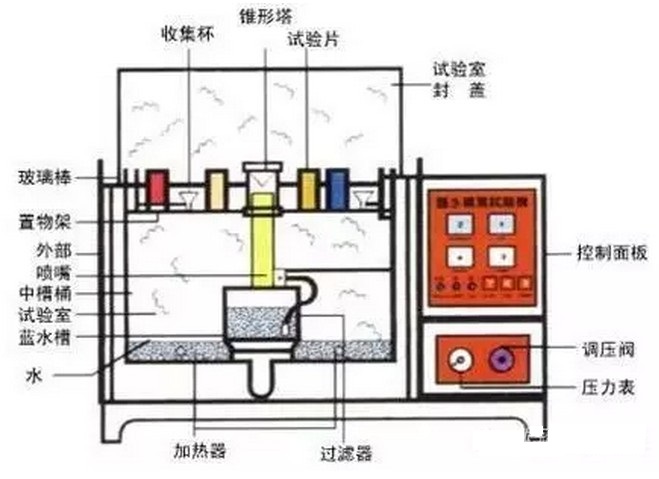

鹽霧測試就是一種人造氣氛的加速抗腐蝕評估方法. 它是將一定濃度的鹽水霧化,然后噴在一個(gè)密閉的恒溫箱內(nèi),通過觀察被測樣品在箱內(nèi)放置一段時(shí)間后的變化來反映被測樣品的抗腐蝕性.它是一種加速測試方法,就是用時(shí)短,不需要幾年,只需要幾天,甚至幾小時(shí).
雖然鹽霧試驗(yàn)是一種有效的測試方法.但是由于影響腐蝕的因素很多,單一的抗鹽霧性能不能作為代表抗其他介質(zhì)的性能,所以鹽霧試驗(yàn)結(jié)果不能作為被試材料在所有環(huán)境下抗腐蝕性能的直接指南.同時(shí)材料在試驗(yàn)中的性能也不能作為在使用中耐蝕性的直接指南.
盡管如此,鹽霧試驗(yàn)方法仍可作為檢驗(yàn)被試材料的一種方法.
二、哪些產(chǎn)品需要做鹽霧測試
金屬及其合金
金屬覆蓋層
有機(jī)覆蓋層
陽極氧化膜
三、覆蓋層
1) 覆蓋層類型
有機(jī)覆蓋層，例如油漆，清漆，粉末噴涂（powder)，防銹油等．
金屬覆蓋層，例如電鍍，化學(xué)鍍，離子鍍，噴鍍，熱浸鍍，化學(xué)氣相沉積等．常用的電鍍層有鍍鋅，鍍銅，鍍鎳，鍍鉻，鍍錫及鍍黃銅，鍍鉛錫合金等．
2） 覆蓋層作用
美觀性   例如：鍍光亮鉻
保護(hù)基體金屬免遭腐蝕
四、鹽霧試驗(yàn)的測試方法分類
中性鹽霧試驗(yàn)(NSS)
乙酸鹽霧試驗(yàn)(AASS)
銅加速乙酸鹽霧試驗(yàn)(CASS)
常用標(biāo)準(zhǔn)類型：ISO 9227:2006  歐洲(包括英國)
              ASTM B117-03 美國
              DIN 50021:1988 德國
（一）中性鹽霧試驗(yàn)試驗(yàn)NSS(Neutral Salt Spray)
測試標(biāo)準(zhǔn)選擇
    ISO 9227:2006  歐洲(包括英國)
    ASTM B117-03 美國
DIN 50021:1988 德國
幾個(gè)測試標(biāo)準(zhǔn)的條件一樣,看以下內(nèi)容
測試條件
    氯化鈉溶液濃度50g/L± 5g/L
    PH值為6.5~7.2
    試驗(yàn)箱內(nèi)溫度35 ±2°C
   （美國35＋1.1／－1.7 °C)
    鹽霧沉降速度為每80cm2每小時(shí)1.5±0.5mL
樣品準(zhǔn)備
    試樣種類,數(shù)量,形狀,尺寸根據(jù)產(chǎn)品標(biāo)準(zhǔn)確定, 如無標(biāo)準(zhǔn)由有關(guān)各方協(xié)商.
    試驗(yàn)前試樣必須采用適當(dāng)方法清洗干凈,但不應(yīng)洗去試樣上有意涂覆的保護(hù)性有機(jī)膜.
    對于切割下來的試樣,應(yīng)用油漆,石蠟或膠帶對切割區(qū)進(jìn)行保護(hù).
樣品放置
    試樣放在鹽霧箱內(nèi)使被試面朝上,讓鹽霧自由沉降在被試面上,被試面不能受到鹽霧直接噴射.
    試樣被試表面要與垂直方向成20度.
    試樣可以放置在箱內(nèi)不同水平面上, 但相互之間不得接觸,也不得與箱體接觸,試樣上的液滴不得落    在其他試樣上.
    試樣支架用玻璃,塑料等材料制造.懸掛試樣的材料不能用金屬,而應(yīng)用纖維等絕緣材料.
試驗(yàn)時(shí)間
    試驗(yàn)時(shí)間根據(jù)不同產(chǎn)品規(guī)范確定, 一般來說,為2/4/6/8/24小時(shí), 大于24小時(shí)為24小時(shí)的整數(shù)倍.

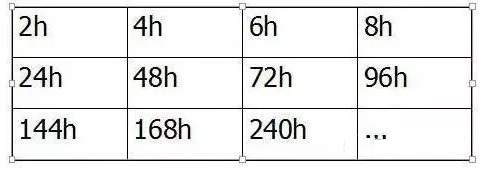

例如:

 試驗(yàn)后樣品處理
     試驗(yàn)結(jié)束后取出試樣,在室內(nèi)自然干燥0.5~1小時(shí),然后用溫度不高于40攝氏度的清潔流動(dòng)水輕輕沖洗,以除去殘留的鹽霧溶液,再立即吹風(fēng)機(jī)吹干.
五、試樣評級(jí)

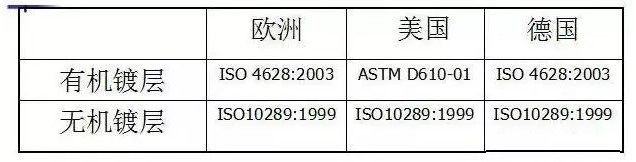

評級(jí)標(biāo)準(zhǔn)選擇


一些專有名詞解釋
   陽極鍍層: 指覆蓋層對基體呈陽極性的鍍層.即覆蓋層比基材金屬活潑,如果發(fā)生電化學(xué)反應(yīng),覆蓋層先腐蝕.例如,鋼上鍍鋅等.
   陰極鍍層:指覆蓋層對基體呈陰極性的鍍層.即覆蓋層不及基材金屬活潑,如果發(fā)生電化學(xué)反應(yīng),基體金屬先腐蝕.例如,鋼上鍍錫等.
ASTM D610-01
    評定結(jié)果一般由一個(gè)數(shù)字和一個(gè)字母組成，如　6-S, 4-P．前面數(shù)字表示腐蝕面積，后面字母表示腐蝕形態(tài)．具體解釋如下：

腐蝕形態(tài)如下;
       S   Spot Rusting   幾個(gè)大片腐蝕　
       G   General Rusting   尺寸有大有小的腐蝕
       P   Pinpoint Rusting  微小的點(diǎn)蝕
       H   Hybrid Rusting   幾種形態(tài)的混合腐蝕

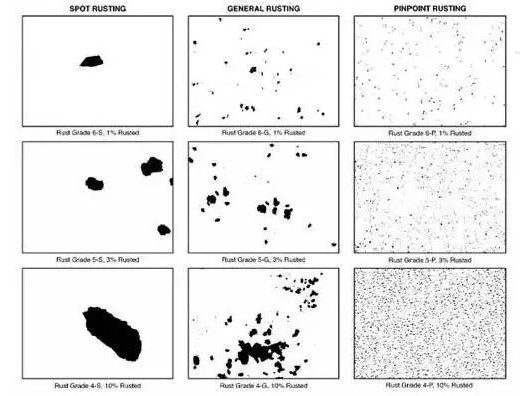

圖示如下：

ISO 4628-3:2003
   評定結(jié)果為 Ri 后加一個(gè)阿拉伯?dāng)?shù)字，如 Ri6, Ri4．?dāng)?shù)字表示腐蝕面積
   數(shù)字與腐蝕面積對應(yīng)關(guān)系如下:
      評級(jí)數(shù)　　　　　　腐蝕面積
　　　Ri 0 　　　　　　　　０
　　　Ri １ 　　　　　　０．０５
　　　Ri ２ 　　　　　　０．５
　　　Ri ３　　　　　　　　１
　　　Ri ４　　　　　　　　８
　　　Ri ５ 　　　　　　４０／５０
ISO 10289:1999
   評定結(jié)果一般由保護(hù)評級(jí)數(shù)(Rp)和外觀評級(jí)數(shù)(RA)組成，如果只需要保護(hù)評級(jí)．外觀評級(jí)可以省略.
   保護(hù)評級(jí)數(shù)(Rp)表示鍍層保護(hù)基體金屬免受腐蝕的能力. 它通常由一個(gè) 0~10 的阿拉伯?dāng)?shù)字表示.該數(shù)字代表的是基體金屬發(fā)生腐蝕的面積．
   外觀評級(jí)數(shù)(RA)表示覆蓋層破壞的程度．它通常由一個(gè) 0~10 的阿拉伯?dāng)?shù)字加一個(gè)小寫字母和一個(gè)大寫字母組成.例如 6 m A, 4 s C．在上述評級(jí)中, 阿拉伯?dāng)?shù)字代表對應(yīng)的覆蓋層破壞面積. 小寫字母代表覆蓋層破壞程度的主觀評價(jià)，大寫字母代表覆蓋層破壞類型．
（Rp, Ra 解釋
  R=Rating
  p = protection 保護(hù)
  a = appearance 外觀）

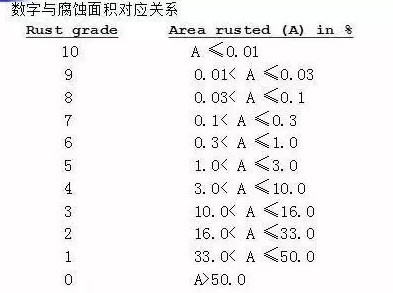

數(shù)字與腐蝕面積對應(yīng)關(guān)系，如下圖：

覆蓋層破壞程度的主觀評價(jià)
　      vs = 　非常輕度
　      s  = 　輕度
　      m  =　中度
        x  =　重度
   覆蓋層破壞類型的分類

A　覆蓋層破壞所致的斑點(diǎn)和（或）顏色變化
B　很難看的見甚至看不見的覆蓋層腐蝕所致的發(fā)暗
C　陽極性覆蓋層的腐蝕產(chǎn)物　
D　陰極性覆蓋層的腐蝕產(chǎn)物
E　表面點(diǎn)蝕
F　碎落，起皮，剝落
G　鼓泡
H　開裂
I　龜裂
J　雞爪狀或星狀缺陷
  評級(jí)舉例1
    輕微生銹超過表面1%,小于表面2.5%
      Rp = 5
    極小的表面蝕點(diǎn)導(dǎo)致整個(gè)表面輕度發(fā)暗
      Ra = 0 s B , vs E.
  評級(jí)舉例2
    試樣上 0.3% 的面積出現(xiàn)基體金屬腐蝕
      Rp = 7
    陽極性覆蓋層的腐蝕產(chǎn)物覆蓋總面積0.15%, 而且最上面電沉積層出現(xiàn)輕微鼓泡的面積超過總面積的0.75%
     Ra = 8 vs C, 6 m G

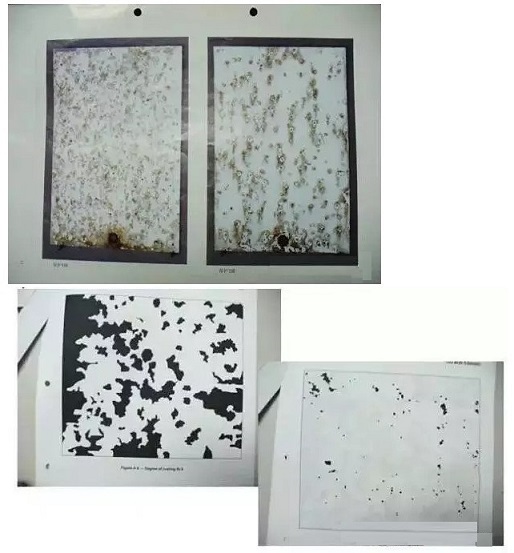

評級(jí)圖例：
